ШТЫРИ ЗАЗЕМЛЕНИЯ ОЦИНКОВАННЫЕ (СТЕРЖНИ ЗАЗЕМЛЕНИЯ ОМЕДНЕННЫЕ)
Бывают оцинкованные и омеднённые
Используется при выполнении вертикального вбиваемого заземления. Использование дополнительных элементов заземлителя позволяет увеличить его длину и тем самым повысить эффективность заземления.
| КОМПЛЕКТ | Длина(мм) | Штыри(мм) | Диаметрштыря (мм) | БОЛТ |
|---|---|---|---|---|
| 41.1 | 3000 | 1000 | 16 | 4xM8/16 |
| 41.1.1 | 3000 | 1500 | 16 | 4xM8/16 |
| 41.10 | 3000 | 1000 | 20 | 4xM8/16 |
| 41.10.1 | 3000 | 1500 | 20 | 4xM8/16 |

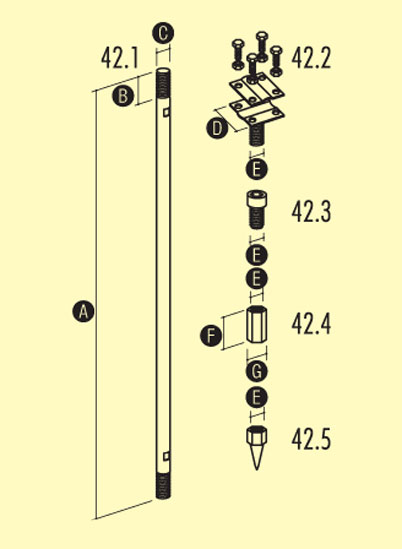

ЭЛЕМЕНТЫ ЗАЗЕМЛИТЕЛЯ
42.1 – ШТЫРЬ ЗАЗЕМЛИТЕЛЯ
42.2 – СОЕДИНИТЕЛЬ ШТЫРЯ ЗАЗЕМЛИТЕЛЯ И ПОЛОСЫ
42.3 – ВИНТ-ЗАГЛУШКА
42.4 – СОЕДИНИТЕЛЬ
42.5 – НАКОНЕЧНИК
| Элементы | A | B | C | D | E | F | G | Болт |
|---|---|---|---|---|---|---|---|---|
| 42.1 | 1000 | 22,5 | 16 | — | — | — | — | — |
| 42.1.1 | 1500 | 22,5 | 16 | — | — | — | — | — |
| 42.10 | 1000 | 22,5 | 20 | — | — | — | — | — |
| 42.2 | — | — | — | 57 | 16 | — | — | 4xM8/20 |
| 42.2.1 | — | — | — | 57 | 20 | — | — | 4xM8/20 |
| 42.3 | — | — | — | — | 16 | — | — | — |
| 42.3.1 | — | — | — | — | 20 | — | — | — |
| 42.4 | — | — | — | — | 16 | 45 | 24 | — |
| 42.4.1 | — | — | — | — | 20 | 45 | 24 | — |
| 42.5 | — | — | — | — | 16 | — | — | — |
| 42.5.1 | — | — | — | — | 20 | — | — | — |
СТЕРЖНИ ЗАЗЕМЛИТЕЛЯ оцинкорванные и омеднённые можна набрать любою длины:
1 метровый комплект зеземлителя
1,5 метровый комплект зеземлителя
2 метровый комплект зеземлителя
2,5 метровый комплект зеземлителя
3 метровый комплект зеземлителя
3,5 метровый комплект зеземлителя
4 метровый комплект зеземлителя
4,5 метровый комплект зеземлителя
5 метровый комплект зеземлителя
5,5 метровый комплект зеземлителя
6 метровый комплект зеземлителя
6,5 метровый комплект зеземлителя
7 метровый комплект зеземлителя
7,5 метровый комплект зеземлителя
8 метровый комплект зеземлителя
8,5 метровый комплект зеземлителя
9 метровый комплект зеземлителя
9,5 метровый комплект зеземлителя
10 метровый комплект зеземлителя и т.д.
