КАТАНКА ОЦИНКОВАННАЯ 10 (DSO10) ДЛЯ СИСТЕМ ЗАЗЕМЛЕНИЯ И МОЛНИЕЗАЩИТЫ
Катанку стальную оцинкованную 10 мм производят методом горячего цинкования, путём пропускания стальной катанки 10 мм через цинковую ванную.
Исходный материал для цинкования катанка стальная 10 мм:
Катанка стальная представляет собой вязкий металл и имеет вид стального прутка, который может достигать размеров до 10 мм по PN-EN (ГОСТ, ТУ). Производится катанка благодаря специальной технологии горячей прокатки, при помощи проволочного станка.

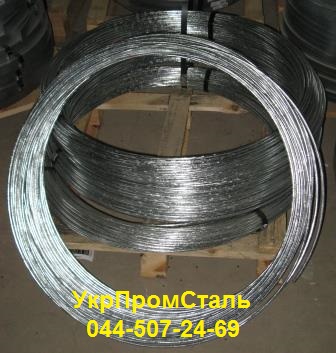

После цинкования стальной катанки на следующем этапе производства идёт разбухтовка большой бухты на бухты в среднем по 50 кг. Далее упаковка на поддоны стоя по 500 кг (10 бухт) или на боку по 700 кг (14 бухт) :
Таблица характеристик катанки стальной оцинкованной Ф 10 мм.
| КАТАНКА СТАЛЬНАЯ ОЦИНКОВАННАЯ | кг/м | м/кг | Сечение (розрез), мм2 | Вес бухты, кг | Длинна бухты ±, м | Упаковка | Покрытие цинка, г/м2 | Предел прочносии, max Rm |
| 10 | 0,62 | 1,61 | 78 | 50±2 | 80,65 | бухта/палета | 600 | 420 |
Таблица перевода метры в килограммы, килограммы в метры катанки стальной оцинкованной диаметром 10 мм:
| Катанка стальная оцинкованная 10 | Катанка стальная оцинкованная 10 | ||
| килограмм | метров | метров | килограмм |
| 1 | 1,61 | 1 | 0,62 |
| 2 | 3,23 | 2 | 1,24 |
| 3 | 4,84 | 3 | 1,86 |
| 4 | 6,45 | 4 | 2,48 |
| 5 | 8,06 | 5 | 3,1 |
| 6 | 9,68 | 6 | 3,72 |
| 7 | 11,29 | 7 | 4,34 |
| 8 | 12,9 | 8 | 4,96 |
| 9 | 14,52 | 9 | 5,58 |
| 10 | 16,13 | 10 | 6,2 |
| 11 | 17,74 | 11 | 6,82 |
| 12 | 19,35 | 12 | 7,44 |
| 13 | 20,97 | 13 | 8,06 |
| 14 | 22,58 | 14 | 8,68 |
| 15 | 24,19 | 15 | 9,3 |
| 16 | 25,81 | 16 | 9,92 |
| 17 | 27,42 | 17 | 10,54 |
| 18 | 29,03 | 18 | 11,16 |
| 19 | 30,65 | 19 | 11,78 |
| 20 | 32,26 | 20 | 12,4 |
| 21 | 33,87 | 21 | 13,02 |
| 22 | 35,48 | 22 | 13,64 |
| 23 | 37,1 | 23 | 14,26 |
| 24 | 38,71 | 24 | 14,88 |
| 25 | 40,32 | 25 | 15,5 |
| 26 | 41,94 | 26 | 16,12 |
| 27 | 43,55 | 27 | 16,74 |
| 28 | 45,16 | 28 | 17,36 |
| 29 | 46,77 | 29 | 17,98 |
| 30 | 48,39 | 30 | 18,6 |
| 31 | 50 | 31 | 19,22 |
| 32 | 51,61 | 32 | 19,84 |
| 33 | 53,23 | 33 | 20,46 |
| 34 | 54,84 | 34 | 21,08 |
| 35 | 56,45 | 35 | 21,7 |
| 36 | 58,06 | 36 | 22,32 |
| 37 | 59,68 | 37 | 22,94 |
| 38 | 61,29 | 38 | 23,56 |
| 39 | 62,9 | 39 | 24,18 |
| 40 | 64,52 | 40 | 24,8 |
| 41 | 66,13 | 41 | 25,42 |
| 42 | 67,74 | 42 | 26,04 |
| 43 | 69,35 | 43 | 26,66 |
| 44 | 70,97 | 44 | 27,28 |
| 45 | 72,58 | 45 | 27,9 |
| 46 | 74,19 | 46 | 28,52 |
| 47 | 75,81 | 47 | 29,14 |
| 48 | 77,42 | 48 | 29,76 |
| 49 | 79,03 | 49 | 30,38 |
| 50 | 80,65 | 50 | 31 |
| 51 | 82,26 | 51 | 31,62 |
| 52 | 83,87 | 52 | 32,24 |
| 53 | 85,48 | 53 | 32,86 |
| 54 | 87,1 | 54 | 33,48 |
| 55 | 34,1 | ||
| 56 | 34,72 | ||
| 57 | 35,34 | ||
| 58 | 35,96 | ||
| 59 | 36,58 | ||
| 60 | 37,2 | ||
| 61 | 37,82 | ||
| 62 | 38,44 | ||
| 63 | 39,06 | ||
| 64 | 39,68 | ||
| 65 | 40,3 | ||
| 66 | 40,92 | ||
| 67 | 41,54 | ||
| 68 | 42,16 | ||
| 69 | 42,78 | ||
| 70 | 43,4 | ||
| 71 | 44,02 | ||
| 72 | 44,64 | ||
| 73 | 45,26 | ||
| 74 | 45,88 | ||
| 75 | 46,5 | ||
| 76 | 47,12 | ||
| 77 | 47,74 | ||
| 78 | 48,36 | ||
| 79 | 48,98 | ||
| 80 | 49,6 | ||
| 81 | 50,22 | ||
| 82 | 50,84 | ||
| 83 | 51,46 | ||
| 84 | 52,08 | ||
| 85 | 52,7 | ||
| 86 | 53,32 | ||
| 87 | 53,94 | ||
| 88 | 54,56 | ||
| 89 | 55,18 | ||
| 90 | 55,8 | ||
| 91 | 56,42 | ||
| 92 | 57,04 | ||
| 93 | 57,66 | ||
| 94 | 58,28 | ||
| 95 | 58,9 | ||
| 96 | 59,52 | ||
| 97 | 60,14 | ||
| 98 | 60,76 | ||
| 99 | 61,38 | ||
| 100 | 62 | ||
Стальная оцинкованная катанка диаметром Ф 10 мм производства CYNK-MAL S.A. Legnica Poland (Польша) произведена согласно стандарту PN-EN 50164-2 или PN-75/M-80051
PN-89/H-84023/04 — Сталь определённого использования. Сталь низкоуглеродистая обыкновенного качества. Марки
PN-EN ISO 16120-3 — Катанка из нелегированной стали для производства проволоки – Часть 3: Специальные требования к катанке из
неуспокоенной стали и неуспокоенной заменяющей стали с низким содержанием углерода.
PN-EN 10079 — Определение терминов по стальным изделиям.
PN-EN 10017 — Катанка стальная для вытяжки и/или холодного проката – Размеры и допуски .
PN-EN 62561-2 — Элементы молниезащитного устройства (LPSC) – Часть 2: Требования, касающиеся проводов и заземлителей.
PN-EN ISO 1460 — Покрытия металлические – Покрытия, нанесенные методом горячего цинкования на черные металлы – Определение
массы на единицу площади гравиметрическим методом.
PN-EN 10244-1 — Проволока стальная и изделия из проволоки – Покрытия из цветных металлов на стальной проволоке – Часть 1: Общие
правила.
PN-EN 10244-2 — Проволока стальная и изделия из проволоки – Покрытия из цветных металлов на стальной проволоке – Часть 2:
Покрытия из цинка или цинковых сплавов.
PN-EN 10204 — Изделия металлические – Типы контрольных документов.
КАТАНКА ОЦИНКОВАННАЯ 10 используется в системах заземления и молниезащиты в качестве прута токоотвода. Для достижения эстетического эффекта перед монтажом оцинкованного прута желательно выровнять провод заземления устройством для выравнивания:
Прут токоотвода оцинкованный 10 мм крепиться на крыше с помощью горизонтальных креплений:
— угловой держатель 10.1 OC, 10.1.1 OC
— угловой держатель под черепицу 10.2 OC, 10.3 OC, 10.2.1 OC, 10.2.1 OC.
— угловой держатель скрученный 11.1 OC, 11.1.1 OC
— Держатель под черепицу скрученный 11.2 OC, 11,3 OC, 11.2.1 OC, 11.3.1 OC
— Угловой держатель с пластиком 10.1/P OC
— Держатель под черепицу с крючком
— Держатель под черепицу с крючком с пластиком
— Держатель под черепицу с крючком скрученный
— Держатель под черепицу с замком
— Держатель под черепицу универсальный
— Держатель под черепицу универсальный скрученный
— Держатель универсальный
— Фальцевый зажим
— Фальцевый зажим с пластиком
— Фальцевый зажим универсальный большой
— Фальцевый зажим универсальный не большой
— Коньковый зажим регулируемый
— Коньковый зажим пластиковый регулируемый
— Коньковый зажим
— Коньковый зажим с пластиком
— Кровельный бетонный держатель
— Кровельный держатель пластиковый с бетоном
— Кровельный держатель пластиковый с бетоном высокий
— Кровельный держатель пластиковый с бетоном с пластиком
— Кровельный держатель пластиковый
— Держатель кровельный с подставкой
— Держатель кровельный с подставкой с пластиком
— Держатель кровельный специальный
— Держатель крестовидный на плоское основание
Кабель токоотвода оцинкованный 10 мм крепиться по фасаду зданий с помощью вертикальных креплений:
— Держатель универсальный
— Держатель с распорным дюбелем с пластиком
— Держатель с распорным дюбелем
— Держатель угловой
— Держатель вбиваемый или резьбовой
— Универсальный держатель
— Держатель дистанционный вращательный с пластиком
— Обойма универсальная для водосточных труб
— Обойма для водосточных труб
— Обойма для водосточных труб с пластиком
Для соединения катанки оцинкованной 10 с катанкой оцинкованной 6, 8, 10 или полосой 25х4, 30х3, 30х3,5, 30х4, 40х4, 50х5 используется соединения:
— Зажим крестовидный с 4 отверстиями
— Зажим крестовидный с 2 отверстиями
— Соединитель контрольный с 4 или 2 отверстиями
— Соединитель контрольный прут-прут
— Зажим универсальный на 2 или 3 элемента
— Продольный зажим
— Универсальный зажим
— Зажим крестовидный универсальный
— Зажим тройниковый
— Зажим крестовидный с 1 отверстием
— Соединитель контрольный
— Клиновидный соединитель
— Маркировочное соединение
Если крыша здания, сооружения металлическая или имеет металлическую основу, то необходимо использовать элементы с пластиком, который служит в качестве изолятора.
Также фасад здания с утеплителем или деревянный, то необходимо использовать крепления с пластиком (изолятором).
КАТАЛОГ СИСТЕМ МОЛНИЕЗАЩИТЫ и ЗАЗЕМЛЕНИЯ ЗДАНИЙ и СООРУЖЕНИЙ
Отпускаем катанку оцинкованную как в метрах так и килограммах.
Минимальный заказ 1м.
Под заказ производим выравнивание катанки оцинкованной в пруты (ламели) длинной до 6 метров.
Возможна доставка оцинкованного прута по Киеву и Украине. Цена доставки по Киеву от 50 грн.
Производим отправку по Украине транспортными компаниями: САТ, НОВАЯ ПОЧТА, ДЕЛИВЕРИ и т.д.
Постоянное наличие на складе (г. Киев, ул.Ороситеьная, 2).
